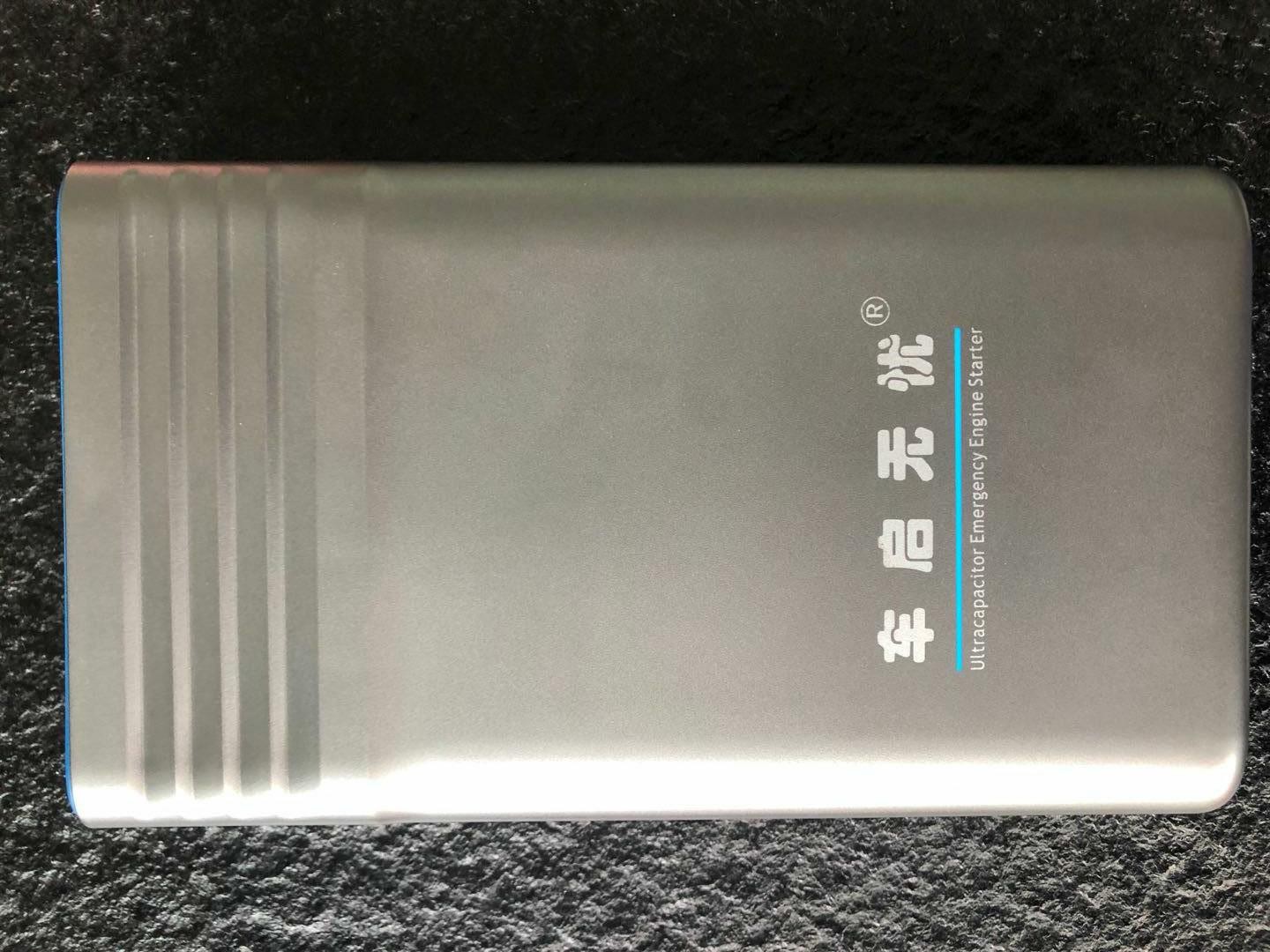

超级电容汽车应急启动器

                               型号: SC001

                                                   操作指南

第一章 产品描述

欢迎使用由深圳市安木科技有限公司自主研发生的〖汽车启动〗产品, 本产品可直接从小汽车馈电的12V电池快速充电，随时随地解决小汽车因电池馈电、电池老化或超低温环境等原因所引起的小汽车电池电力不足无法启动的故障,是您驾车出行的应急常备工具。

什么是超级电容汽车应急启动器 ? 顾名思义就是用超级电容所研发的智能高效汽车应急启动设备,它具有以下优点: 体积小携带方便, 超级安全无隐患, 内部没有任何形式的电池, 以超级电容作为存放电载体; 绿色环保,超低温启动(-40℃); 大电流快充,大电流放电, 500,000次充/放电循环, 多种安全充电模式可供选择,內置充电保护板,短路保护, 超长使用寿命, 免维护省心省力,操作简单.

超级电容汽车应急启动器专为应急救援而生！

 第二章 产品概述

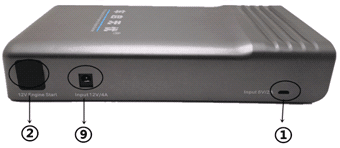

1.    5V Input: 5V 2A Micro USB充电口；

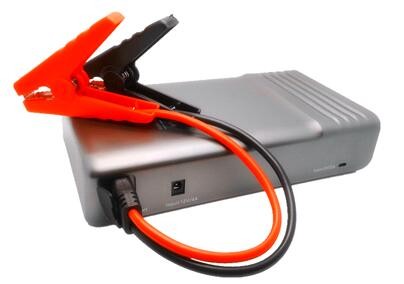

2.    12V DO接口: 主机连接小汽车电池充放电接口；

（注意：正极夹 (红色)  用于与电池正极连接；负极夹 (黑色) 用于与电池负极连接）

3.    L1充电指示灯(红色LED): 闪烁表示正在充电；

4.    L2电量指示灯(绿色LED): 闪烁表示正在放电；

5.    ON/OFF充电按钮: 按下按钮进入充电或关闭状态；

6.    Start放电按钮: 按下按钮进入启动点火状态；

7.    红色电压表: 显示应急启动器内部的电压

8.    蓝色电压表: 当接入充电器时（DO接口/家用充电器/车充/USB充电）,显示充电输入电压; 当按下Start放电按钮显示放电电压；

9.    12V input : 12V 4A充电器/车充充电输入接口;

（请以实物为准，另有更改，恕不另行通知）

第三章 产品规格

◆ 最大工作电压：15V

◆ 最大启动电流：600A

◆ 接口：DO接口/12V DC输入/5V DC输入

◆ 该产品使用于3.0以下排量的汽油车

◆ 工作/存储温度：-40℃~65℃

◆ 产品认证齐全：CE,ROHS,FCC

◆ 绿色环保的超级电容，超长使用寿命

◆ 主机尺寸：L230*W130*H45 mm ，单主机重量0.915kg ；

◆ 包装尺寸：L250*W160*H100 mm ，含配件重量1.645kg(套) .

◆ 标配附件: 应急启动器x1, 电瓶夹x1, 12V充电器x1, 车充x1, 说明书x1

第四章 产品使用说明

操作方式一 ：从汽车12V馈电电池充电

1: 将夹子DO插头插入主机DO接口,并将红色夹子与电池的正极相连接,黑色夹子与电池负极相连接；(注意：在连接时手不要接触电池或夹子的金属部位)

2: 按下主机上的 ON/OFF按键,开始充电,此时L1红灯闪烁，

当L1停止闪烁,充电完成. (大约2分钟）

3: 按下Start按键后,即可开始启动车辆,请在20秒内启动车辆。

（注意：20秒内没有启动车辆,需重新按Start按键）

操作方式二 ：使用家用充电器/车充充电

1. 插入12V 4A充电器/车充,按下ON/OFF键,红灯闪烁,既开始进入充电状态,当红灯停止闪烁,既充电完成.(大约4-6分钟即可充满).

2.将夹子DO插头插入主机DO接口,并将红色夹子与电池的正极相连接,黑色夹子与电池负极相连接；(注意：在连接时手不要接触电池或夹子的金属部位)

按下Start按键后,即可开始启动车辆,请在20秒内启动车辆。

（注意：20秒内没有启动车辆,需重新按Start按键）

操作方式三 ：可通过Micro USB 5V/2A充电

1: 使用5V 2A USB充电时,一端连接充电宝或其他类型电源,一端连接主机5V Input端口充电,按下主机上的 ON/OFF 按键,L1红灯闪烁,开始充电,当L1停止闪烁,充电完成（大约40-50分钟可充满).

2: 将电瓶夹子DO插头插入主机DO接口,并将红色夹子与电池的正极相连接,黑色夹子与电池负极相连接；(注意：在连接时手不要接触电池或夹子的金属部位)

按下Start按键后,即可开始启动车辆,请在20秒内启动车辆。

（注意：20秒内没有启动车辆，需重新按Start按键）

注意: 在按下Start按键开始启动车辆的过程中,严禁接触电池或夹子的金属正负极，以防触电！！！

第五章 使用注意事项

1. 启动操作前,确保车辆引擎及所有用电设备处于关闭状态,确保正确的连接方式,红色夹子为正极,连接到电池的正极；黑色夹子为负极,连接到电池的负极 ；

2. 当使用完成后,绿灯停止闪烁后,取下设备.

3. 请勿将产品接近高发热源,或者腐蚀性溶剂等环境处。

4. 使用中或主机处于待机状态时,切记正负极不能触碰或连接。

5. 非专业人员不可改装和拆除本设备.

第六章 产品保修服务承诺

本产品的质保期限：三年质保, 终身维护。

以下情况不在质保服务范围内：

1、已经超出质保有效期限和免费维修期限；

2、无正式购机发票和有效质保凭证的(以产品序列号为证)；

3、涂改质保凭证或质保凭证记载的序列号与产品本身不符；

4、未按产品使用的要求使用、维护、保管而造成损坏的；

5、人为引起的损坏； 因不可抗力造成的损坏；

6、非经本公司授权的服务人员修理、改动、改装或拆卸。
